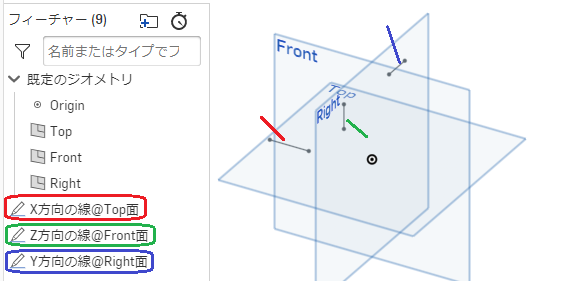

このような3つのスケッチがあるとき、

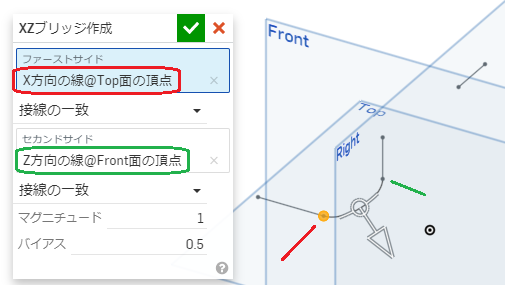

ブリッジ曲線 をクリックして「ファーストサイド」「セカンドサイド」として図の端点を選べば、

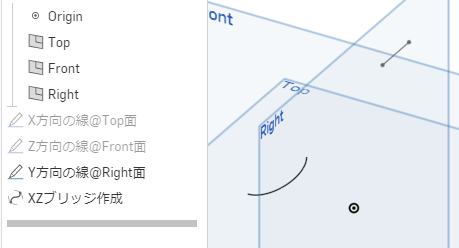

これらを滑らかにつなぐ3D曲線ができる (使った2つのスケッチは非表示になる)。

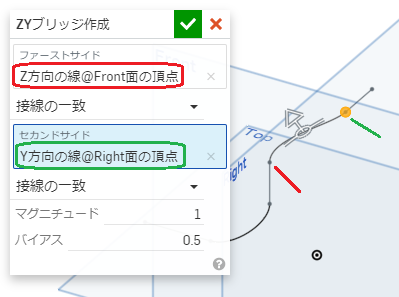

非表示になったスケッチをもう一度表示させ、ブリッジ曲線 をクリックして図の端点を選べば、

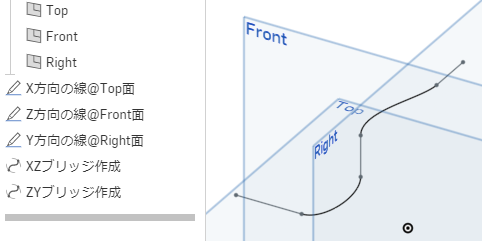

同様にそれらをつなぐ3D曲線ができる。非表示になったものを表示させると、全体としてこういう曲線になる。

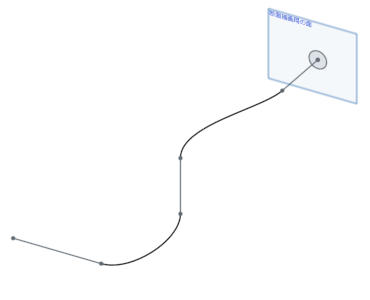

これも単独ではプリンタ用のデータとして使えないが、例えば平面 で図のような位置に面を作り、断面のスケッチを描いて

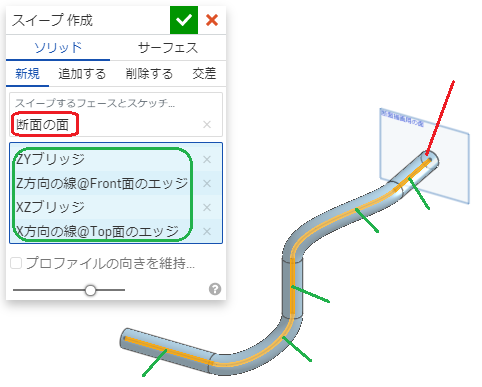

スイープ でこのようにすれば、この3D曲線と通常のスケッチをつないだ線に沿って断面を動かした形のパーツが作れる。
