例えば図のようなパーツがあるとき、

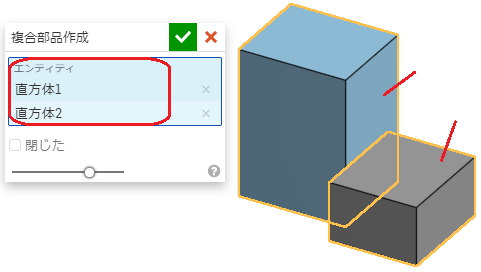

複合部品 をクリックし、パーツを選択して実行すると、

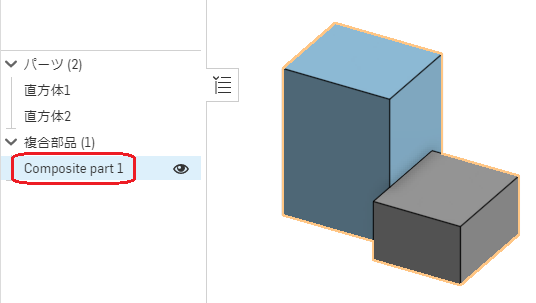

それらを組み合わせた「複合部品」ができる (元になったパーツは残る。トランスフォーム などで別々に動かすこともできる)。

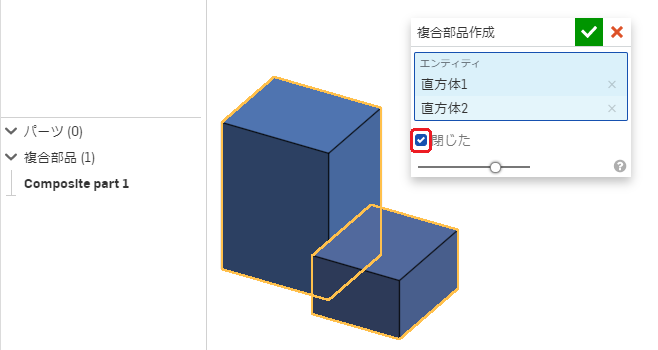

複合部品をつくるときに「閉じた」にチェックを入れると、元になったパーツはなくなり、一つの複合部品だけができる。ブール演算 の「結合」とは異なり、パーツどうしが接したり重なったりしていなくても組み合わせられる。

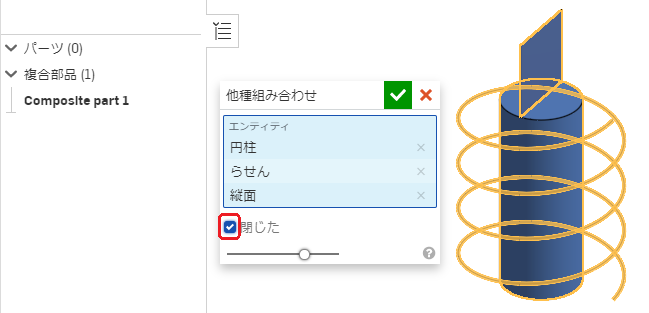

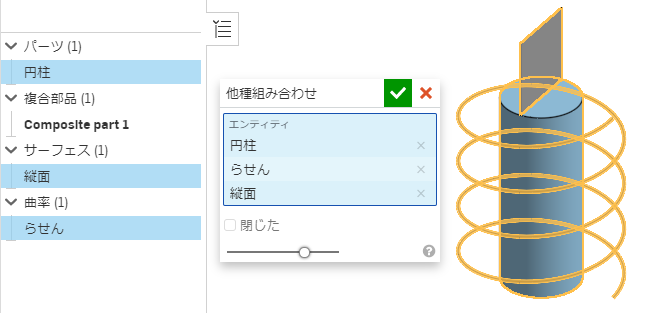

「サーフェス」「曲率(3D曲線)」など、種類の異なるものもひとつの複合部品にすることができる。
