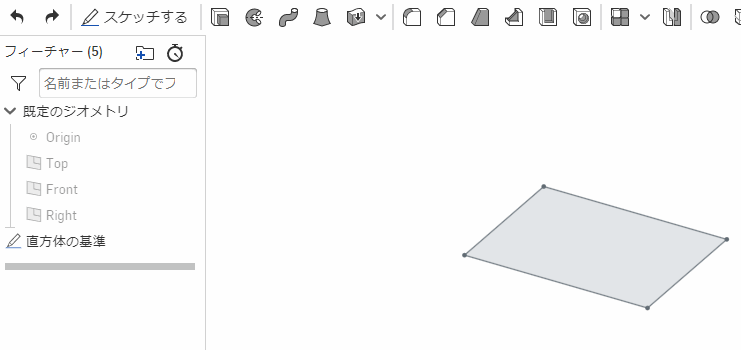

図のように、完了した (灰色の) スケッチがあるとき、押し出し で図のようにするとそのスケッチを押し出した形のパーツを作れる。

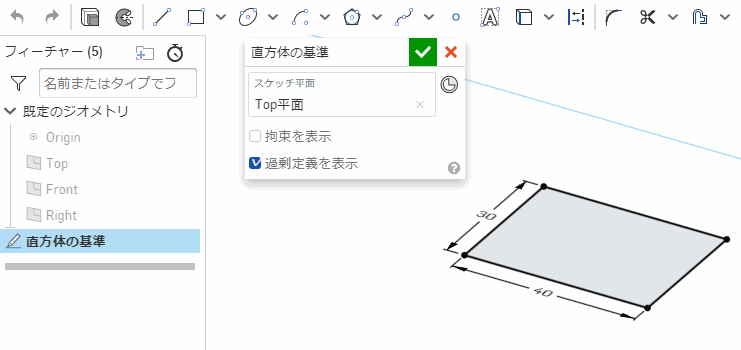

スケッチを描いている状態で押し出し をクリックしても同様に作れる。


ちなみに、スケッチ中とそうでないときは上のメニューに表示されるアイコンは異なるが、この押し出し と回転 だけはどちらの場合にも表示される。スケッチ中にこれらのアイコンをクリックすると、スケッチは強制的に終了してパーツを作る状態になる。

どちらかというと、いったんスケッチを終わらせてから押し出す方法の方が融通がきく。

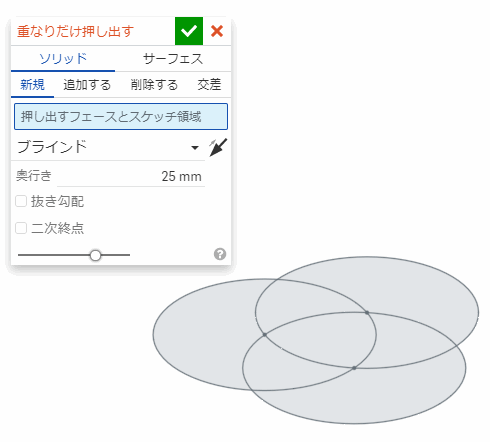

例えばこのようなスケッチでは、このように選んだ部分だけ押し出せる。

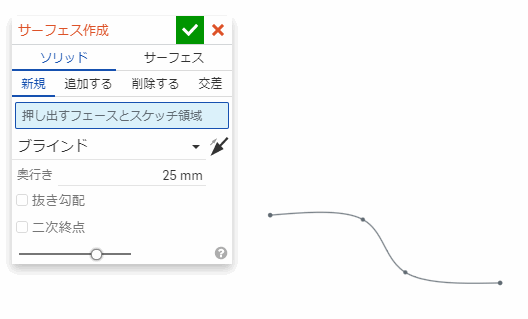

パーツを作るためには、中が灰色になった「閉じたスケッチ」が必要だが、開いたスケッチからこのようなものを作ることもできる。

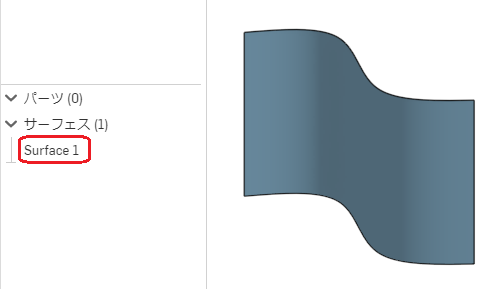

こうしてできたものは、左下の「パーツ」ではなく「サーフェス」に含まれる。これは厚みを持たないので、3Dプリンタ用のデータとして使うことはできない (もっとも、パーツを作るときの基準としていろいろな使い道がある)。
押し出しでパーツを作るには、もとのスケッチは閉じた形 (中が灰色で表示される) でなければならない。
