(このコマンドはデフォルトではメニューには表示されない。追加の方法はこちらを参照)

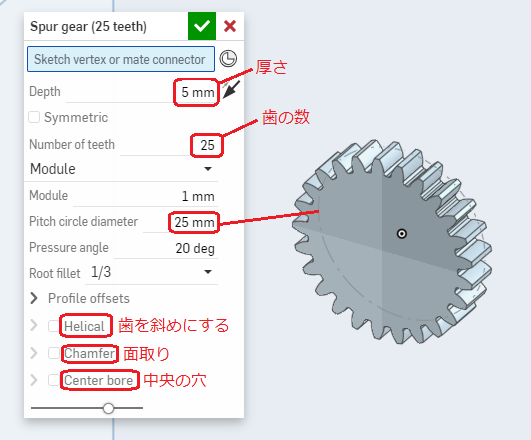

「Spur Gear」 をクリックすると、このようなメニューが表示される。

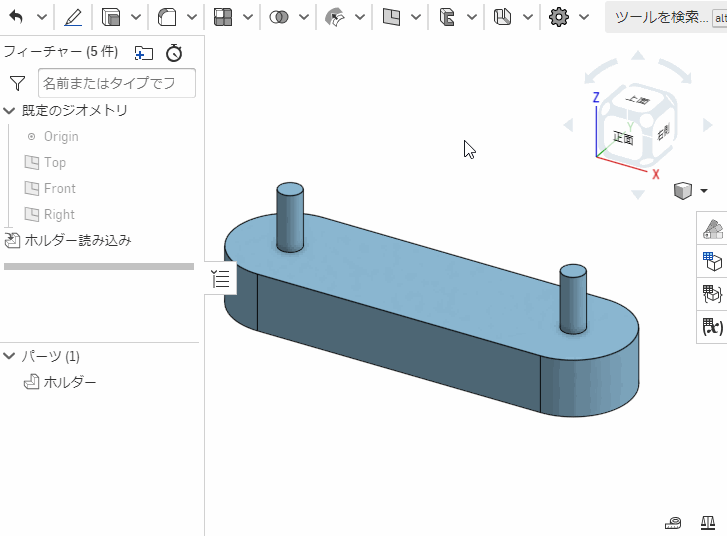

例えばこのようにすれば、ホルダーの左の軸の位置に、中央に2mmの穴があいた Pictch circle (基準の円) の直径が20mm、厚さ2mm、歯が20本の歯車ができる。

このホルダーの軸どうしの距離は25mmなので、2つの歯車を軸にはめて噛み合わせるには、2つの歯車の直径の和が50mmになるようにすればよい。 さっきと同様にすれば右の方にPictch circle (基準の円) の直径が30mm、厚さ2mm、歯が30本の歯車を作れるが、そのままだと歯と歯が向かい合った状態になってしまう。

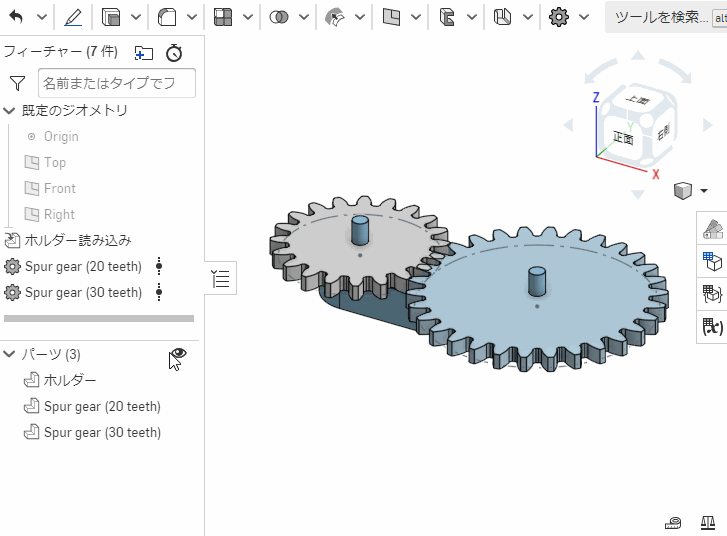

こういうときはどちらかの歯車を回転させて歯とくぼみを向かい合わせればよい。右の歯車は歯が30本なので、1本あたりの角度は360/30°。 このようにして「Profile offsets」の「Clocking angle」にその半分、つまり「360/30/2」と入力して回転させれば2つの歯車が噛み合った状態になる。


なお、このコマンドで入れたフィーチャーの名前は書き換えられない。
