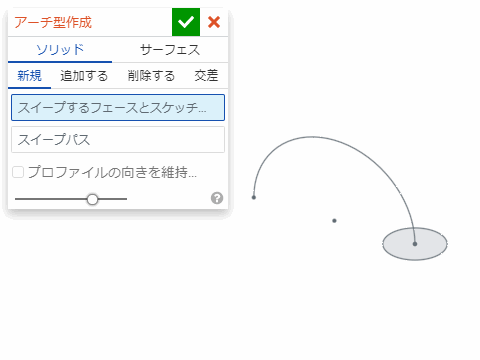

スイープ では、「スイープするフェースとスケッチ」(断面) と「スイープパス」(経路) の2つのスケッチからパーツをつくることができる。

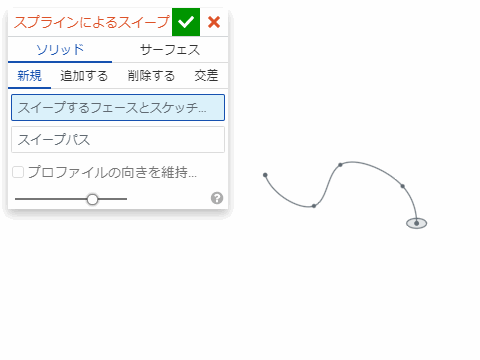

「スイープパス」として使うスケッチをスプラインにすれば、このような形も作れる。

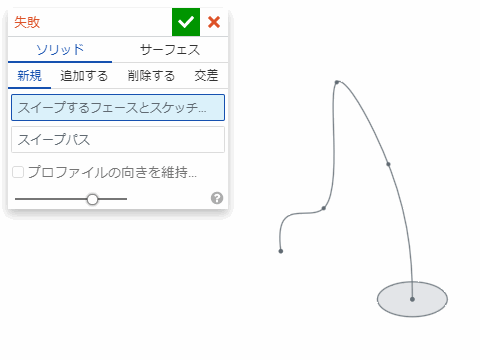

「スイープパス」(経路) 用のスケッチの曲がり方が急すぎると、できる立体が自分自身と交差してしまいエラーになる。そういうときは、断面用のスケッチを小さくするか、経路の曲がり方を緩くするとよい。

押し出しや回転と同様に、スイープでもサーフェスを作ることができる。
