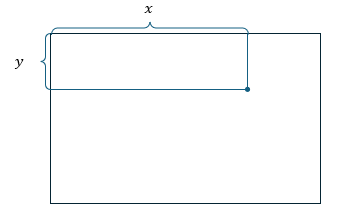

横、縦の幅が \(width, height\) の元画像と、その中にある点 \((x, y)\) は、

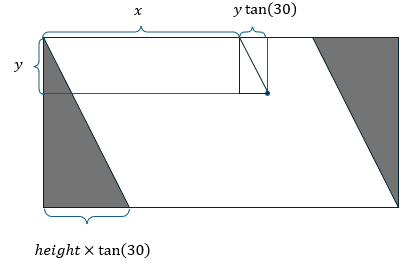

X方向に30°スキューさせるとこうなる。
元画像の範囲が収まるようにするには、出力画像の横幅を図の灰色の三角形の底辺の分、つまり \(height\times\tan(30)\) 広げる必要がある。
変形後の横位置(左端からの距離)、縦位置(上端からの距離) \((x', y')\) を元の画像の座標 \((x, y)\) で表すと
\(x' = x + y\tan(30)\)
\(y' = y\)
になる。
この変換は、行列を使って表すこともできる。
\( \begin{pmatrix} x'\\y'\\1 \end{pmatrix} = \begin{pmatrix} 1 & \tan(30) & 0\\ 0 & 1 & 0\\ 0 & 0 & 1 \end{pmatrix} \begin{pmatrix} x\\y\\1 \end{pmatrix} \)
X方向に30°スキューさせるとこうなる。
元画像の範囲が収まるようにするには、出力画像の横幅を図の灰色の三角形の底辺の分、つまり \(height\times\tan(30)\) 広げる必要がある。
変形後の横位置(左端からの距離)、縦位置(上端からの距離) \((x', y')\) を元の画像の座標 \((x, y)\) で表すと
\(x' = x + y\tan(30)\)
\(y' = y\)
になる。
この変換は、行列を使って表すこともできる。
\( \begin{pmatrix} x'\\y'\\1 \end{pmatrix} = \begin{pmatrix} 1 & \tan(30) & 0\\ 0 & 1 & 0\\ 0 & 0 & 1 \end{pmatrix} \begin{pmatrix} x\\y\\1 \end{pmatrix} \)

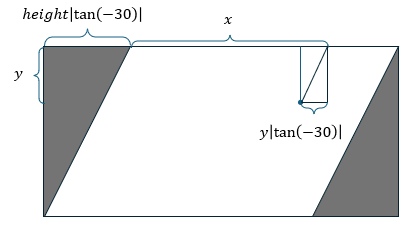

Xの負の方向にスキューさせた場合は、左側のスタート位置が灰色の三角形の底辺の分だけずれる。
\((x, y)\) にいた点の、変形後の座標は
\(x' = x + y\tan(-30) + height\left|\tan(-30)\right|\)
\(y' = y\)
になる (\(tan(-30)\) が負の値であることに注意)。
この変換を行列で表すとこのようになる。
\( \begin{pmatrix} x'\\y'\\1 \end{pmatrix} = \begin{pmatrix} 1 & \tan(-30) & height\left|\tan(-30)\right|\\ 0 & 1 & 0\\ 0 & 0 & 1 \end{pmatrix} \begin{pmatrix} x\\y\\1 \end{pmatrix} \)
\((x, y)\) にいた点の、変形後の座標は
\(x' = x + y\tan(-30) + height\left|\tan(-30)\right|\)
\(y' = y\)
になる (\(tan(-30)\) が負の値であることに注意)。
この変換を行列で表すとこのようになる。
\( \begin{pmatrix} x'\\y'\\1 \end{pmatrix} = \begin{pmatrix} 1 & \tan(-30) & height\left|\tan(-30)\right|\\ 0 & 1 & 0\\ 0 & 0 & 1 \end{pmatrix} \begin{pmatrix} x\\y\\1 \end{pmatrix} \)
一般化すると、角度 \(a\) が正なら
\( \begin{pmatrix} x'\\y'\\1 \end{pmatrix} = \begin{pmatrix} 1 & \tan(a) & 0\\ 0 & 1 & 0\\ 0 & 0 & 1 \end{pmatrix} \begin{pmatrix} x\\y\\1 \end{pmatrix} \)
角度 \(a\) が負なら
\( \begin{pmatrix} x'\\y'\\1 \end{pmatrix} = \begin{pmatrix} 1 & \tan(a) & height\left|\tan(a)\right|\\ 0 & 1 & 0\\ 0 & 0 & 1 \end{pmatrix} \begin{pmatrix} x\\y\\1 \end{pmatrix} \)
のように書ける。
\( \begin{pmatrix} x'\\y'\\1 \end{pmatrix} = \begin{pmatrix} 1 & \tan(a) & 0\\ 0 & 1 & 0\\ 0 & 0 & 1 \end{pmatrix} \begin{pmatrix} x\\y\\1 \end{pmatrix} \)
角度 \(a\) が負なら
\( \begin{pmatrix} x'\\y'\\1 \end{pmatrix} = \begin{pmatrix} 1 & \tan(a) & height\left|\tan(a)\right|\\ 0 & 1 & 0\\ 0 & 0 & 1 \end{pmatrix} \begin{pmatrix} x\\y\\1 \end{pmatrix} \)
のように書ける。
Y方向にスキューさせるときも考え方は同様。X方向の処理を
\(x \leftrightarrow y\)
\(width \leftrightarrow height\)
のように置き換えるだけ。変換を行列の形で書くと
正の角度 \(a\) だけY方向にスキューさせると
\(x' = x\)
\(y' = y+ x\tan(a)\)
で、行列の形で書くと
\( \begin{pmatrix} x'\\y'\\1 \end{pmatrix} = \begin{pmatrix} 1 & 0 & 0\\ \tan(a) & 1 & 0\\ 0 & 0 & 1 \end{pmatrix} \begin{pmatrix} x\\y\\1 \end{pmatrix} \)
負の角度 \(a\) だけY方向にスキューさせると
\(x' = x\)
\(y' = y+ x\tan(a) +width\left|\tan(a)\right|\)
で、行列の形で書くと
\( \begin{pmatrix} x'\\y'\\1 \end{pmatrix} = \begin{pmatrix} 1 & 0 & 0\\ \tan(a) & 1 & width\left|\tan(a)\right|\\ 0 & 0 & 1 \end{pmatrix} \begin{pmatrix} x\\y\\1 \end{pmatrix} \)
のようになる。
\(x \leftrightarrow y\)
\(width \leftrightarrow height\)
のように置き換えるだけ。変換を行列の形で書くと
正の角度 \(a\) だけY方向にスキューさせると
\(x' = x\)
\(y' = y+ x\tan(a)\)
で、行列の形で書くと
\( \begin{pmatrix} x'\\y'\\1 \end{pmatrix} = \begin{pmatrix} 1 & 0 & 0\\ \tan(a) & 1 & 0\\ 0 & 0 & 1 \end{pmatrix} \begin{pmatrix} x\\y\\1 \end{pmatrix} \)
負の角度 \(a\) だけY方向にスキューさせると
\(x' = x\)
\(y' = y+ x\tan(a) +width\left|\tan(a)\right|\)
で、行列の形で書くと
\( \begin{pmatrix} x'\\y'\\1 \end{pmatrix} = \begin{pmatrix} 1 & 0 & 0\\ \tan(a) & 1 & width\left|\tan(a)\right|\\ 0 & 0 & 1 \end{pmatrix} \begin{pmatrix} x\\y\\1 \end{pmatrix} \)
のようになる。
