第11回 課題解答

元画像の例

課題1 : 二値化と明度反転

import cv2

# 画像の読み込み
image = cv2.imread('source.png')

# グレースケール化
image = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

# 二値化
image = cv2.threshold(image, 254, 255, cv2.THRESH_BINARY)[1]

# 明度反転
image = cv2.bitwise_not(image)

# 画像の保存
cv2.imwrite('1.png', image)
1

課題2 : 細線化

import cv2

# 細線化した画像を返す関数
def getThinnedImage(image):
  return cv2.ximgproc.thinning(image)

# 画像の読み込み
image = cv2.imread('1.png')

# グレースケール化
image = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

# 二値化
image = cv2.threshold(image, 254, 255, cv2.THRESH_BINARY)[1]

# 細線化
image = getThinnedImage(image)

# 画像の保存
cv2.imwrite('2.png', image)
2

課題3 : ノイズ追加と細線化

import cv2
import numpy as np

# 細線化した画像を返す関数
def getThinnedImage(image):
  return cv2.ximgproc.thinning(image)

# 画像の読み込み
image = cv2.imread('1.png')

# グレースケール化
image = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

# 二値化
image = cv2.threshold(image, 254, 255, cv2.THRESH_BINARY)[1]

# 画像のサイズ
height, width = image.shape[:2]

# 全ピクセル数の1%のノイズを追加
for i in range(int(height * width * 0.01)):
  x = np.random.randint(0, width)
  y = np.random.randint(0, height)
  # x, y座標のピクセルの明度を反転
  image[y, x] = 255 - image[y, x]

# 画像の保存
cv2.imwrite('3_1.png', image)

# 細線化
image = getThinnedImage(image)

# 画像の保存
cv2.imwrite('3_2.png', image)
3_1

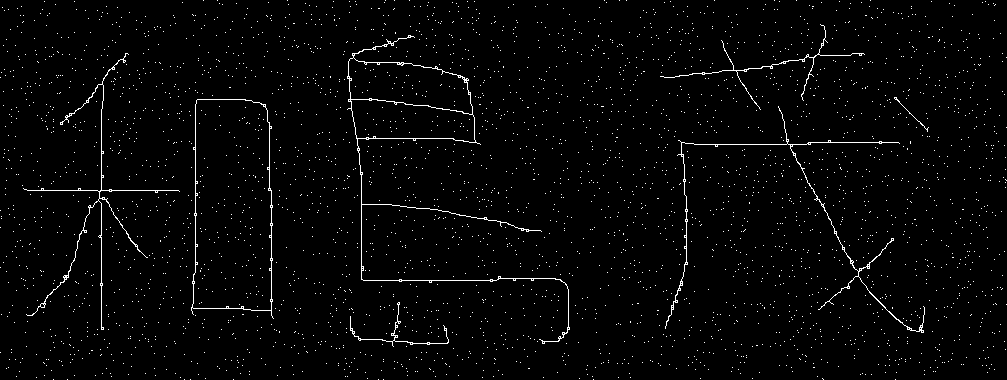

3_2

課題4 : 膨張・収縮の組合せによる前処理と細線化

import cv2
import numpy as np

# 細線化した画像を返す関数
def getThinnedImage(image):
  return cv2.ximgproc.thinning(image)

# 膨張処理した画像を返す
def dilate_image(image):
  kernel = np.array([[0, 1, 0], [1, 1, 1], [0, 1, 0]], np.uint8)
  dilated_image = cv2.dilate(image, kernel, iterations=1)
  return dilated_image

# 収縮処理した画像を返す
def erode_image(image):
  # 画像を白黒反転させる
  image = cv2.bitwise_not(image)
  # 膨張処理
  image = dilate_image(image)
  # 画像を白黒反転させる
  image = cv2.bitwise_not(image)
  return image

# 画像の読み込み
image = cv2.imread('3_1.png')

# グレースケール化
image = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

# 二値化
image = cv2.threshold(image, 254, 255, cv2.THRESH_BINARY)[1]

# 膨張→収縮→収縮の処理を加える
image = dilate_image(image)
image = erode_image(image)
image = erode_image(image)

# 画像の保存
cv2.imwrite('4_1.png', image)

# 細線化
image = getThinnedImage(image)

# 画像の保存
cv2.imwrite('4_2.png', image)
4_1

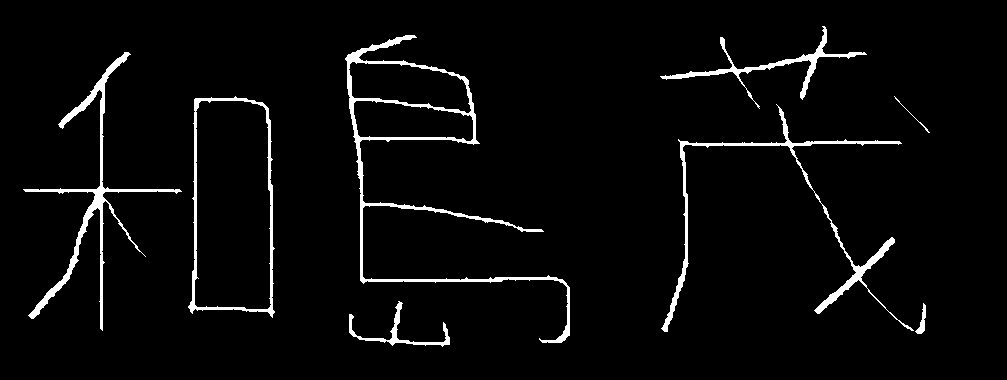

4_2
